說到現代半導體制造，等離子處理室絕對是核心設備之一。就像炒菜離不開鍋一樣，芯片制造過程中幾乎每個關鍵步驟都要用到這種設備。但你可能不知道，這些處理室內部有一層看不見的"防護服"——防沉積涂層，它就像是給處理室穿上的智能盔甲，既要保護設備不被腐蝕，又要確保工藝穩定運行。這層涂層的技術發展，其實藏著很多有趣的故事。

早期的等離子處理室面臨的最大難題就是顆粒污染。那時候的涂層技術比較原始，主要采用簡單的氧化鋁涂層。這種材料雖然便宜，但在高頻等離子體轟擊下很容易剝落。想象一下，就像在暴風雨中打傘，劣質傘布沒幾下就被吹翻了。剝落的涂層碎片掉在晶圓上，直接導致整批產品報廢。當時半導體廠最頭疼的就是這個問題，經常要停機清理反應室，生產效率大打折扣。

進入21世紀后，碳化硅涂層開始嶄露頭角。這種材料的硬度是氧化鋁的兩倍多，耐等離子體腐蝕性能也大幅提升。就像給處理室換上了防彈衣，使用壽命明顯延長。不過碳化硅也有軟肋——它對某些特殊工藝氣體的抵抗能力不夠強。特別是在蝕刻工藝中，氟基氣體很容易在碳化硅表面形成蝕坑。這時候工程師們想出了新辦法，在碳化硅表面再鍍一層特殊保護膜，就像給防彈衣外面又加了層雨衣。

最近十年，復合涂層技術成為主流?，F(xiàn)在的先進涂層都是"千層餅"結構，不同材料層層疊加，每層都有特定功能。最底層負責粘接，中間層承擔主要防護，最外層則針對特定工藝優化。比如有些涂層會在表面設計納米級凹凸結構，就像荷葉表面那樣，讓沉積物難以附著。這種設計思路的轉變，標志著涂層技術從被動防護轉向了主動防御。

未來涂層技術可能會更加智能化。研究人員正在開發能自動修復的涂層材料，當表面出現微小損傷時，材料中的活性成分會自動填補缺陷。還有些實驗室在研究具有傳感功能的涂層，能夠?qū)崟r監測處理室內的狀態變化。這些創新一旦實現商業化，將徹底改變半導體設備的維護模式。

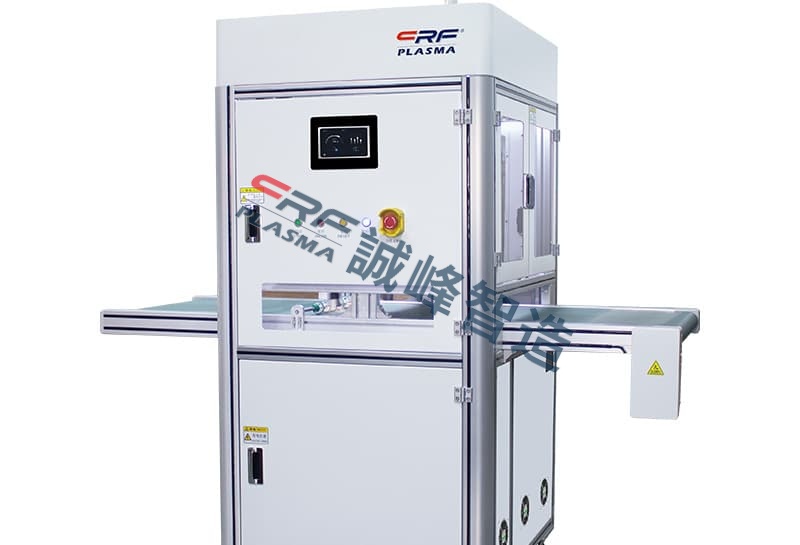

在深圳，像誠峰智造這樣的企業正在積極參與這場技術革命。他們研發的新型復合涂層已經在多家晶圓廠得到驗證，幫助客戶將設備維護周期延長了30%以上。不過要真正突破技術瓶頸，還需要整個產業鏈的共同努力。畢竟在納米尺度上做文章，任何細微的進步都需要付出巨大努力。

從最初的簡單防護到現在多功能復合涂層，防沉積技術的發展歷程就像一部微縮的半導體進化史。每次材料革新都伴隨著工藝突破，而每個技術瓶頸的突破又推動著整個行業向前邁進?；蛟S在不遠的將來，我們今天認為不可能實現的涂層技術，會成為半導體車間的標配。
